发泡材料力学性能不足、抗冲击韧性较差的问题，是制约其行业高质量发展的关键瓶颈。在新能源汽车电池包缓冲、航空航天结构承力等高端应用场景中，传统发泡材料存在的轻质特性与力学性能之间的矛盾愈发突出，显著限制了其应用范围，倒逼行业加快技术迭代与改性升级进程。
当前，全球发泡材料改性技术正处于突破性发展的关键阶段。2024-2025年间，国内外科研团队围绕原位成纤增强、分子交联改性、纳米粒子协同改性等核心技术方向开展了大量系统性研究，取得了一系列重大技术进展，部分改性技术已完成实验室研发向产业化应用的转化。然而，我国发泡材料改性技术在核心工艺精度、高端产品产业化水平等方面与发达国家仍存在显著差距，通过自主技术创新实现行业弯道超车已成为亟待解决的重要课题。
发泡材料强度与韧性的调控机制可从微观结构与宏观性能的构效关系角度解析，其中泡孔结构是决定其轻质特性的核心微观单元，而分子链拓扑结构及纤维增强相的构筑则直接主导材料的抗冲击性能与抗变形能力。
传统发泡材料的力学性能短板源于其分子结构与微观结构的固有缺陷。对于线性分子链结构的聚合物（如聚丙烯、聚乙烯）而言，发泡过程中泡孔壁所承受的双轴拉伸作用，会快速解除分子链间的缠结状态，导致分子链易发生相对滑移，进而使体系拉伸黏度降低，表现出显著的力学变形敏感性——即在外力作用下易产生较大塑性变形。此类微观结构缺陷直接体现在发泡工艺过程中，具体表现为泡孔壁力学强度不足、易发生破裂，最终导致泡沫制品出现泡孔尺寸不均、发泡倍率偏低、宏观力学性能劣化等问题。
发泡材料的宏观力学性能主要取决于三个核心影响因素：聚合物分子骨架的交联密度、泡孔壁膜的本征力学性能以及泡孔结构的完整性。在拉伸载荷作用下，应力需通过连续的泡孔壁膜实现均匀传递，任何微观局部缺陷（如泡孔壁破损、泡孔尺寸畸变、壁膜厚度不均）均可能成为应力集中点，进而引发材料的断裂失效。因此，发泡材料改性技术的核心目标是通过多途径调控微观结构与分子结构，强化聚合物分子骨架及泡孔结构的稳定性，在维持其轻质特性的基础上，实现强度与韧性的协同提升。
1. 原位成纤增强
给发泡材料“植入”高强度纤维骨架

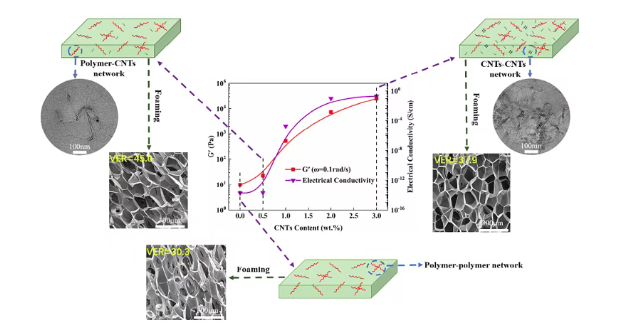

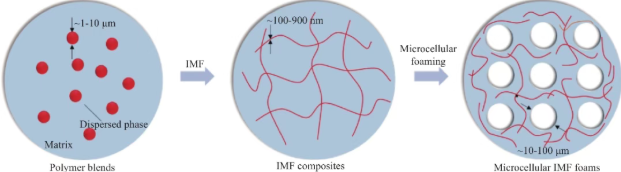

原位成纤增强改性技术的核心是通过原位微纤化（In-situ micro fibrillation，IMF）过程调控发泡材料微观结构，以实现力学性能提升，其核心原理为：在熔融共混阶段，复合材料中的小比例分散相在基体聚合物中受外界剪切与拉伸作用，发生原位形变与取向，进而形成微米至纳米级的三维纤维网络结构；该网络结构可有效解决热塑性发泡材料结晶性能不佳、熔体强度偏低的关键问题，一方面通过高长径比纤维构建的物理网络显著提高基体熔体强度，另一方面以微纤为有机增强相，无需额外化学改性即可实现均匀分散，为泡孔成核提供大量均匀分布的异相成核点，从而从微观层面强化材料抗冲击与抗变形能力。
国内科研团队在原位成纤增强改性技术领域成果显著，已实现多项技术突破与初步产业化应用：山东大学团队开发的梯度泡孔原位成纤复合泡沫，冲击强度较传统材料提升100%，已成功应用于新能源汽车电池包缓冲件，可承受10G以上冲击载荷；青岛科技大学采用超临界CO?发泡与原位成纤技术相结合的工艺，使材料拉伸强度提升65%，适配智能穿戴设备减震部件需求；中科院宁波材料所研发的原位成纤发泡TPE材料，韧性提升80%，已实现高端运动鞋中底的批量应用；郑州大学团队在PP/PTFE原位成纤复合泡沫领域的研究中发现，注塑成型制备的复合材料泡沫较纯PP泡沫，屈服强度、拉伸模量和断裂伸长率分别提升12.5%、6.8%和127.5%，且PE/PP原位成纤复合材料的泡孔尺寸从700μm降至27.6μm，泡孔密度提升3个数量级。
国外在原位成纤增强改性技术领域处于领先地位，技术产业化程度较高且研究深度更具优势：美国艾联（Airtech）的原位发泡芯材技术使材料冲击韧性提升120%，已成功应用于航空航天卫星结构件，在实现25%减重目标的同时满足严苛强度要求；德国巴斯夫研发的原位成纤ETPU泡沫，韧性提升80%，成为全球高端运动品牌核心用材；国际知名Park院士团队在原位成纤与超临界微孔发泡工艺的结合领域做出开创性贡献，成功制备出系列微细、均匀泡孔结构的高性能功能化泡沫材料；美国科研团队在PP基原位成纤复合泡沫研究中发现，双螺杆共混与熔融纺丝制备的纳米纤丝聚丙烯/聚酰胺6复合材料中，聚酰胺6纳米纤丝在样品皮层与芯层呈现选择性分散及形态差异，且可显著增强聚丙烯的粘弹性与晶体成核速率，进而改善材料发泡性能。
2. 分子交联改性
构建三维网状结构，从分子层面强化韧性
分子交联改性技术的核心逻辑的是通过在聚合物分子链间构建共价键连接的三维网状结构，抑制分子链间的相对滑移，从而从分子层面协同提升发泡材料的拉伸强度与断裂韧性。该技术从根本上解决了线性分子链结构聚合物在发泡过程中力学强度不足的核心难题，其交联机理主要分为三类：一是自由基交联，即过氧化物分解产生自由基后，夺取聚合物链上的氢原子，促使大分子自由基相互结合形成交联结构；二是离子交联，通过离子键的形成构建稳定的物理交联网络；三是缩聚反应交联，借助聚合物分子链端羟基与羧基之间的化学反应，形成共价键连接以完成三维网络构筑。
张振秀教授团队

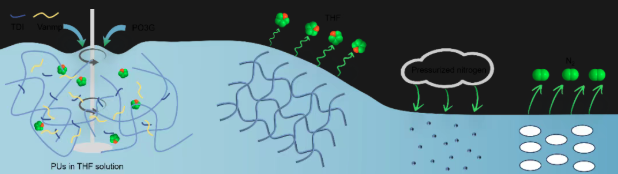

引入动态亚胺键（-C=N-）的聚氨酯泡沫制备流程
国内科研团队在分子交联改性技术领域成果丰硕，实现了多项关键技术突破及产业化落地：天津工业大学在交联发泡陶瓷领域取得重大进展，其研发的交联发泡陶瓷抗压强度提升70%，已成功应用于风电叶片芯材，使芯材抗疲劳寿命提升100%；中科院广州化学所开发的动态交联发泡PP材料，断裂伸长率提升80%，适配汽车轻量化部件需求，可在实现30%减重的同时满足部件强度要求。青岛科技大学张振秀教授团队在生物基可逆交联聚氨酯领域的研究颇具创新性，该团队采用超临界氮气发泡技术构建多孔结构，通过引入动态亚胺键（-C=N-）赋予材料热刺激可逆键合特性，实验表明，该材料在80℃加热6h后拉伸强度恢复率达96.2%，经两次回收再加工后仍可保留65.7%的初始力学性能；福建理工大学彭枢强教授、彭响方教授团队在动态交联互穿网络领域实现突破，设计含动态聚脲键（PolyUrea Bonds, PUB）的紫外光固化树脂体系，结合热膨胀微球（Thermally Expandable Microspheres, TEMs）实现可控发泡，制备的弹性泡沫具有均匀无裂纹微孔结构，拉伸强度达5.5MPa，断裂伸长率为510.8%，落球回弹率67.5%、残余应变1.7%，且回收后弹性体仍可保持8.9MPa的拉伸强度和965.5%的伸长率。
国外在分子交联改性技术领域处于领先水平，技术产业化成熟度高且研究极具针对性：德国作为交联技术的领先者，其赢创（Evonik）公司研发的交联PMI泡沫，使材料疲劳寿命提升150%，已成为大型风电叶片的核心芯材，在全球风电领域实现规模化批量应用；美国陶氏化学开发的交联发泡PE材料，强度提升50%，广泛应用于冷链包装保温领域，有效解决了传统发泡材料易破损的行业痛点。在动态交联技术领域，国际研究同样取得重要进展，美国科研团队开发的动态交联互穿网络技术，通过合成含轮毂的聚氨酯丙烯酸酯低聚物、设计动态交联互穿网络结构，实现了对材料交联密度与拉伸性能的精准调控，成功制备出具有均匀孔隙率的轻质、高性能弹性泡沫，为交联发泡材料的性能优化提供了新路径。
3. 纳米粒子协同改性
纳米级“锚固”效应，实现轻质与强韧的双赢
纳米粒子协同改性技术作为发泡材料改性领域的重要补充技术，核心在于通过向聚合物基体中引入纳米级填料，实现对发泡材料性能的精准调控与优化。该技术的核心优势源于纳米材料特有的小尺寸效应与高比表面积特性，可在不显著增加材料质量的前提下，有效提高聚合物体系的交联程度，进而实现泡沫材料密度降低与力学性能提升的协同优化。目前常用的纳米填料主要包括纳米二氧化硅、纳米碳管、石墨烯、纳米碳酸钙等，此类纳米粒子在聚合物基体中可形成大量活性位点，通过物理吸附或化学键合的方式与聚合物链段发生强烈相互作用，在应力传递过程中发挥“锚固”效应，有效抑制裂纹的萌生与扩展，显著提升发泡材料的整体结构稳定性。
国内科研团队在纳米粒子协同改性技术领域积累了丰富的研究成果，实现了多项性能突破与技术创新：在纳米SiO?协同改性方面，相关研究表明，向发泡体系中添加1%-3%经硅烷偶联剂处理的改性纳米SiO?或纳米黏土，可在泡孔壁膜中形成刚性支撑结构，使材料拉伸强度提升25%-40%；在有机硅发泡材料中添加20%的疏水型气相二氧化硅后，材料拉伸强度由空白样品的145kPa显著提升至390kPa，增幅接近170%。在碳纳米材料改性领域，中科院宁波材料所等科研机构在碳纳米管负载聚氨酯泡沫的电磁屏蔽性能研究方面取得重要进展；浙江大学研发的石墨烯共振吸声泡沫，吸声性能较传统材料提升320%，其超薄石墨烯纳米骨结构可在200至6000赫兹频率范围内有效消散声波，展现出优异的功能特性。
国外在纳米粒子协同改性技术领域处于领先地位，研究深度与产业化探索均具优势：美国科研团队在2025年Antec会议上展示的突破性研究表明，将超临界CO?与碳添加剂（尤其是石墨烯纳米片GNP和片状石墨FG）相结合，可显著改善挤出PS泡沫的机械性能与能量吸收能力。在石墨烯改性发泡材料领域，国际研究尤为活跃，相关研究证实，采用浸涂法将聚合物泡沫浸入氧化石墨烯（GO）纳米片分散液，再将GO还原为石墨烯，可制备出韧性提升90%的石墨烯改性聚氨酯泡沫，力学性能表现优异。此外，国外科研团队还探索了含木质素的纳米纤维素原纤维（LCNF）作为硬质聚氨酯泡沫的机械增强材料，旨在减少异氰酸酯用量的同时，维持甚至提升泡沫材料的机械性能，为纳米粒子协同改性技术的绿色化发展提供了新路径。
在工业部件领域，改性发泡材料精准破解了各细分场景的核心痛点，彰显出重要应用价值。新能源汽车领域，其实现了电池安全与车辆轻量化的双重突破，特斯拉Model 3采用有机硅发泡灌封材料预防电池热失控，国内企业开发的高导热、阻燃等系列防护泡棉，可降低电池包运行温度8-10℃、提升电池循环寿命15%以上，卡涞科技、深华公司等企业的相关产品还满足了动力电池新国标要求；工业机器人领域，改性发泡材料应用于关节、手臂等关键部件，使关节运动精度提升15%-20%，手臂减重30%的同时强度提升50%，还能降低运行噪音、延长使用寿命25%-30%；冷链包装领域，改性技术进一步强化了发泡材料的传统优势，其导热系数低至0.015-0.020W/(m?K)，强度提升50%，使用寿命延长至3年，顺丰冷运等企业的相关产品还实现了保温、轻量化与环保的兼顾。
在高端装备领域，改性发泡材料凭借极致性能突破，成为推动装备升级的关键支撑。航空航天领域，国产PMI泡沫密度仅0.03-0.2g/cm3，比强度为铝合金的5-8倍，可在-60℃至180℃环境长期稳定工作，美国艾联的原位发泡芯材技术应用于卫星结构件实现减重25%，国内企业正加速追赶德国赢创在航空航天级PMI泡沫市场的垄断地位；风电装备领域，PVC、PET、碳纤维PMI等各类改性发泡芯材优势显著，其中密度60kg/m3的PVC结构泡沫压缩强度达0.9MPa，PET泡沫可使叶片减重30%并保障20年使用寿命，思维诺F60PVC结构芯材已在全球3.5万套风电叶片中应用；海洋装备领域，改性发泡材料凭借优异的耐海水腐蚀、抗压、绝缘性能及长期稳定性，成功应用于船舶甲板、深海探测器外壳、海洋浮标等多个场景，有效应对极端环境挑战。
在其他新兴应用领域，改性发泡材料持续拓展应用边界，展现出广阔发展前景。智能穿戴与柔性电子领域，青岛科技大学张振秀教授团队开发的生物基可逆交联聚氨酯泡沫，复合导电碳黑后形成连续导电网络，基于此研发的摩擦纳米发电机可灵敏响应人体运动，为可穿戴电子、自供电传感提供了新路径；建筑节能领域，万华化学2024年投产的一体化产线，实现废EPS泡沫闭环再生，使原料成本降低22%、碳足迹减少41%，为建筑碳中和提供了技术支撑；运动装备领域，超临界发泡技术重塑行业格局，其制备的产品弹性提升30%以上，Zoom X中底能量回馈率最高达85%，TPU、TPEE超临界发泡产品回弹性能优异且密度低至0.07-0.09g/cm3，成为高端运动装备的核心材料。
04 行业发展趋势与启示
绿色化、功能化、高性能化并行
未来发泡材料改性技术将朝着绿色化、功能集成化、低成本与高性能化并行的核心方向发展，其中绿色化转型中生物基材料成为主流，预计2026年可再生原料应用比例将增至35%，67%的新产品发布、60%的保温材料及62%的可堆肥包装将采用生物基相关材料，超临界流体发泡技术在聚烯烃等领域的应用率也将从目前的15%提升至30%以上，循环经济模式实现材料从“摇篮到坟墓”向“摇篮到摇篮”的转变；功能集成化已成为常态，发泡材料正朝着多功能一体化、结构功能一体化发展，部分产品还具备温度、压力等智能响应特性；低成本与高性能化并行推进，2026年智能化生产技术应用比例将达40%，通过智能制造和规模化生产降低成本的同时，持续推动材料性能升级。针对国内从业者，建议立足行业趋势与国内外技术差距，聚焦新能源汽车等优势赛道实现细分突破，加强产学研合作加快技术成果转化，重点布局绿色技术、功能化开发等创新方向并积极参与标准制定，同时通过技术引进、国际市场开拓、品牌建设及风险防控，全方位提升核心竞争力。
免责声明：本文转载自”发泡者联盟https://mp.weixin.qq.com/s/cGsf0jD1LpZKZRn0sZR4WA”, 目的在于传递分享更多信息, 并不意味着赞同其观点或证实其真实性，也不构成任何投资、法律或会计建议。如涉及作品版权问题，请联系我们及时修改或删除。
